Konstruktive Herausforderung
Bei kompakten Pick-and-Place-Systemen für die Elektronik- und Medizintechnik sind kurze Taktzeiten und eine hohe Positioniergenauigkeit entscheidend. Immer leistungsstärkere Servoantriebe mit hohen Drehzahlen und schnellen Beschleunigungs- und Bremsvorgängen stellen dabei hohe Anforderungen an die Konstruktion.
Mit steigender Dynamik wachsen jedoch auch die Anforderungen an die axiale Sicherung der rotierenden Komponenten. Herkömmliche Sicherungsringe sind oft nicht für diese Betriebsbedingungen ausgelegt. Hohe Fliehkräfte, Vibrationen und schnelle Lastwechsel stellen die Konstruktion zunehmend vor Herausforderungen. Gleichzeitig darf die Baugruppe weder größer noch schwerer werden, da jeder zusätzliche Millimeter Bauraum die gewünschte Leistungsdichte beeinträchtigen kann.
Gefragt ist daher eine Sicherungslösung, die auch unter hohen Rotations-geschwindigkeiten zuverlässig arbeitet, dynamischen Belastungen dauerhaft standhält und sich ohne aufwendige Konstruktionsänderungen in den bestehenden Antrieb integrieren lässt.
Mögliche Smalley Lösung

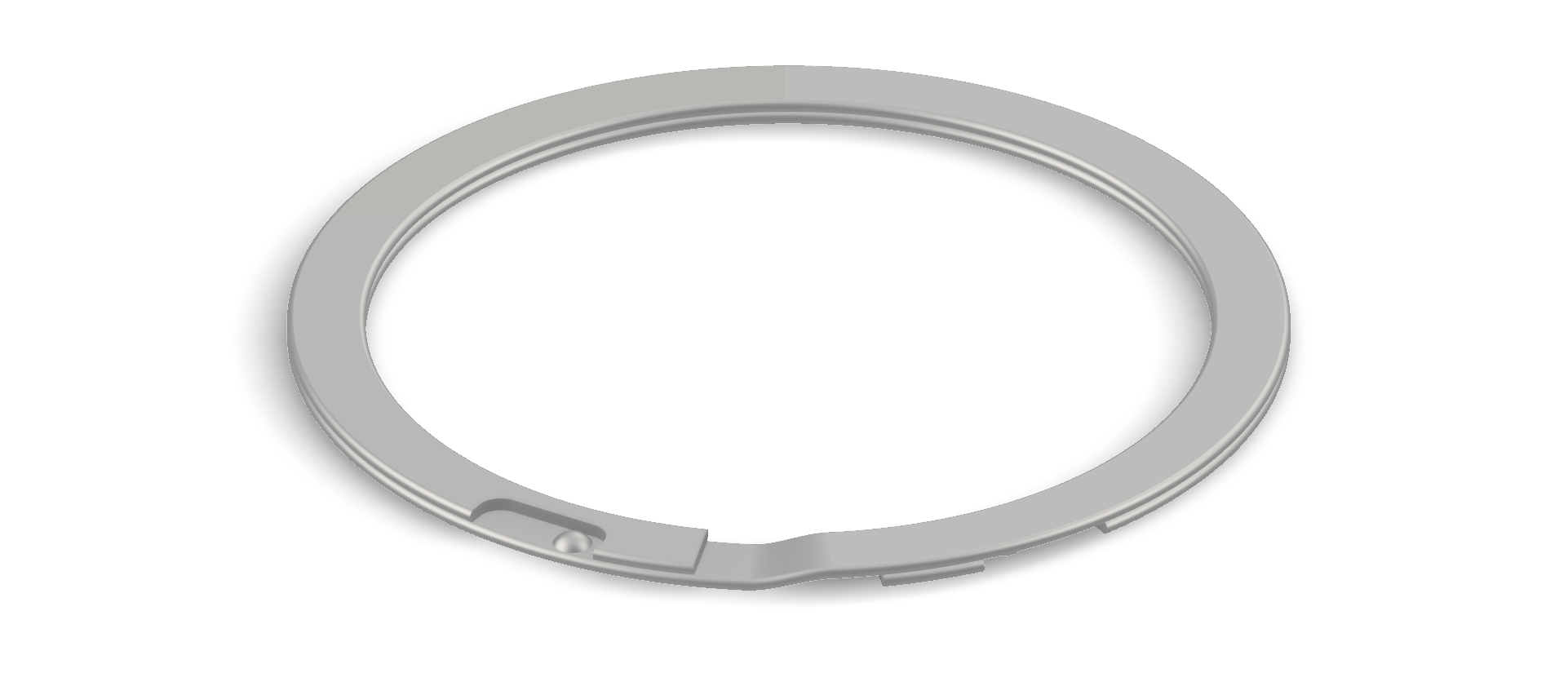

Für diese Anforderungen eignet sich der Revolox® Self-Locking Ring von Smalley. Der speziell für Hochgeschwindigkeitsanwendungen entwickelte Sicherungsring verfügt über ein patentiertes Dome-and-Slot-Verriegelungsprinzip, das den Ring während des Betriebs selbst sichert und einem Aufweiten durch Fliehkräfte entgegenwirkt. Dadurch eignet sich der Revolox® insbesondere für Anwendungen mit hohen Drehzahlen, schnellen Beschleunigungen und starken Vibrationen – typische Anforderungen moderner Servoantriebe, Elektromotoren und Präzisionsgetriebe.
Ein weiterer Vorteil ist seine leichte und ausgewuchtete Konstruktion. Sie reduziert die rotierende Masse und unterstützt einen ruhigen Lauf der Baugruppe, ohne zusätzliche konstruktive Kompromisse einzugehen.
Konstruktiver Mehrwert
Mit dem Revolox® Self-Locking Ring lässt sich die Betriebssicherheit eines Servoantriebs auch unter hochdynamischen Betriebsbedingungen erhöhen. Die zuverlässige Positionierung der rotierenden Komponenten bleibt so auch bei hohen Drehzahlen und schnellen Lastwechseln erhalten.
Gleichzeitig profitiert die Konstruktion von einer leichten, kompakten Lösung, die sich ohne größere Änderungen in ein bestehendes Design integrieren lässt. Die Möglichkeit einer automatisierten Installation unterstützt darüber hinaus eine wirtschaftliche Serienfertigung und kurze Montagezeiten – ein wichtiger Vorteil bei hohen Stückzahlen.
Da Smalley® Revolox® Sicherungsringe ohne Werkzeugkosten in verschiedenen Abmessungen gefertigt werden können, lässt sich die Lösung zudem wirtschaftlich an die Anforderungen der jeweiligen Anwendung anpassen.
Hinweis: Das dargestellte Anwendungsbeispiel dient der Veranschaulichung einer möglichen konstruktiven Aufgabenstellung und stellt kein konkretes Kundenprojekt dar. Die beschriebene Lösung basiert auf den technischen Einsatzmöglichkeiten von Smalley® Revolox® Self-Locking Rings.
