# Technische Fallstudie: Ausgleich von Axiallagertoleranzen und Wärmedehnungen in einem Elektromotor
Johannes Lambertz
### Johannes Lambertz
Johannes Lambertz leads the technical team in Germany and specialises in the design and development of Smalley wave springs and retaining rings. He has developed many customised parts for major customers around the world and in numerous industries and is considered an expert in Smalley products.
Juni 12, 2026
Kundenherausforderung
Ein Hersteller von Elektromotoren stand vor einem Problem in der Lagerbaugruppe: Dort wurden gestanzte Wellenfedern eingesetzt, deren Aufgabe es war, den Toleranzaufbau der Lagerkomponenten sowie die Auswirkungen von Wärmedehnungen während des Betriebs auszugleichen. Die verwendeten gestanzten Federn mit nur einer Windung wiesen jedoch eine sehr hohe Federrate auf. Diese war zwar erforderlich, um bei der oberen Arbeitshöhe die notwendige Last bereitzustellen, führte jedoch dazu, dass bei der unteren Arbeitshöhe eine übermäßig hohe Belastung entstand. Die Folge war ein vorzeitiger Ausfall der Lager.
AFC Lösung

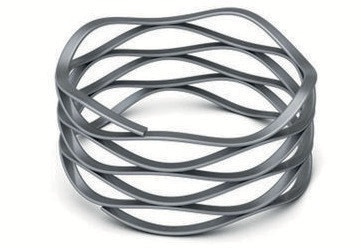

Als Lösung empfahlen wir den Einsatz einer Smalley Crest-to-Crest®-Wellenfeder, um eine deutlich geringere Federrate in der Baugruppe zu erzielen. Diese Wellenfedern werden aus durchgehendem Flachdraht gefertigt. Dadurch lässt sich die Federrate proportional zur Anzahl der eingesetzten Windungen reduzieren. Auf dieser Basis konnten die Federn so ausgelegt werden, dass nur minimale Unterschiede zwischen den Belastungen bei oberer und unterer Betriebshöhe entstehen.
Mehrwert des Kunden
Durch den Einsatz der CTC-Wellenfeder kann der Elektromotor nun deutlich kompakter konstruiert werden, während gleichzeitig die erforderliche Last bei einer sehr niedrigen Federrate bereitgestellt wird. Toleranzen sowie thermische Ausdehnungen lassen sich innerhalb der notwendigen geringen Lastunterschiede zuverlässig ausgleichen. Das Ergebnis ist eine gleichmäßige Federcharakteristik, die zu einem ruhigeren Motorlauf und einer deutlich längeren Lebensdauer beiträgt.
Für weitere Informationen **[klicken Sie hier](https://www.afceur.com/de/technical/wellenfedern/)**
Bitte zögern Sie nicht, unser Expertenteam unter **+49 (0) 234 923 610** für weitere innovative technische Lösungen zu kontaktieren.
